Кромкооблицовочный станок IMAI

1. Назначение:

F465J — это полностью автоматический высокоскоростной кромкооблицовочный станок, максимальная скорость которого может достигать 23 м/мин. Эта модель имеет полный набор функций, стабильную и мощную систему, интеллектуальное управление операциями, а также высокоскоростное и эффективное производство, подходящее для массового производства панельной мебели. Используя высококачественные материалы и фирменную конфигурацию, он может адаптироваться к высоко- и низкотемпературному климату и другим суровым условиям производственной деятельности, обеспечивая стабильное производство, экономичность в обслуживании, долговечность и другие характеристики.

Основные характеристики:

Модель	F465J
Электрический подъем балки	●
Общая мощность	13 кВт
Габариты (ДШВ)	60207601800 мм
Скорость конвейера	12-16-20-23 м/мин
Ширина панели	≥60 мм
Толщина панели	10-60 мм
Ширина кромки	15-65 мм
Толщина кромки	0.4-3 мм

Функционал

Опции	Фото	Описание опций

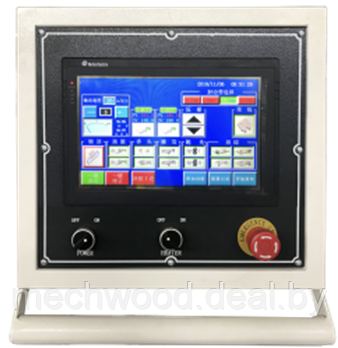

Сенсорный экран (10 дюймов)		Функции: 1. Запуск и остановка оборудования. 2. Выбор функции 3. Настройка параметров 4. Предупреждение 5. Другие функции

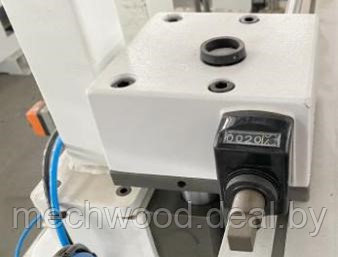

Регулируемая прижимная балка		Параметры можно регулировать в соответствии с требованиями, что экономит время и повышает эффективность.

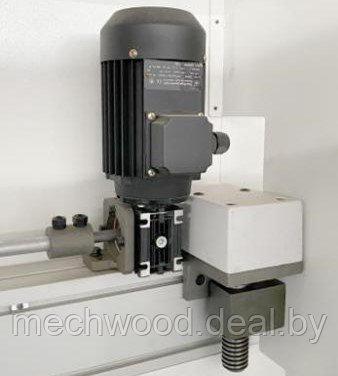

Электрический подъем балки		Прижимную балку можно поднимать и опускать с помощью электропривода.

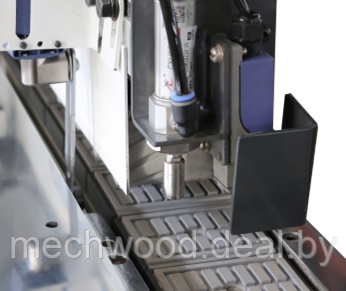

Предохранительное ограничительное устройство		Предотвращает неправильное установки заготовок и избегает повреждения машины; Антиприжатие рук во избежание травм оператора во время производства.

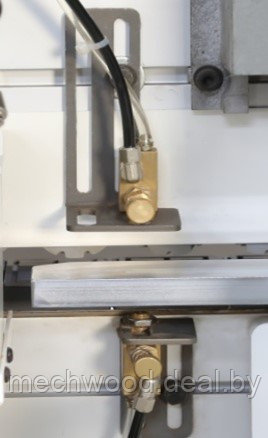

Разделительная жидкость		Узел подачи разделяющей жидкости, расположен перед узлом предварительного фрезерования торца заготовки и предназначен для предотвращения налипания клея на поверхность панели. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает обработку детали на последующих узлах.

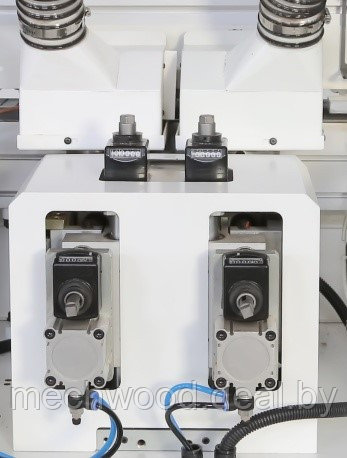

Предварительное фрезерование		Предназначена для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали, чем повышает качество приклеивания кромки и клеевой шов. Станок укомплектован алмазным инструментом. Основным и неоспоримым преимуществом кромкооблицовочных станков IMAI, является узел предварительного фрезерования. Практика показала, что настройки узла корректируются исключительно после заточки или замены инструмента! 2 мотора по 3,7 кВт, 200 Гц, 380 В, 12000 об/мин, 2 алмазных фрезы 1003048 мм

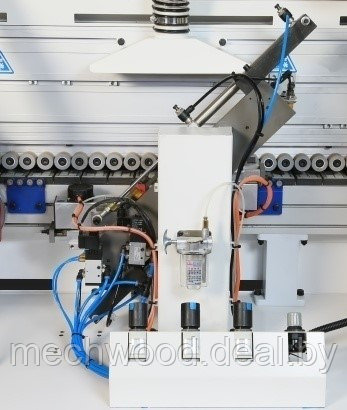

Верхний клеевой узел		Промышленный верхний быстросъемный клеевой узел имеет точное дозирование клея, а также пневматическую шторку, которая открывает подачу клея в момент прохождения детали, что предотвращает клеевой вал от нагара, образования потеков, и способствует равномерному нанесению клея на всю площадь торца панели. Клеевая ванна станка увеличенного объема, покрыта антипригарным покрытием, что облегчает процесс чистки.
Торцовка		Благодаря точному линейному движению направляющей, автоматическому профилированию и высокочастотному высокоскоростному двигателю используется структура быстрой резки, позволяющая быстро обрезать кромку, чтобы обеспечить гладкость поверхности кромки пластины, добиться лучшего эффекта кромки, сэкономить на кромке материалов и работы. Это быстрее и повышает эффективность производства..

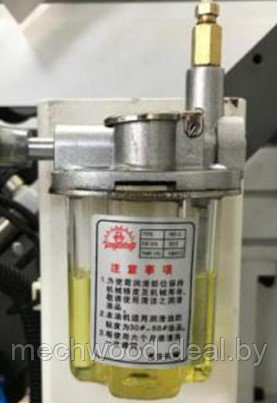

Система смазки		Смазка обеспечивает механическую точность и срок службы.

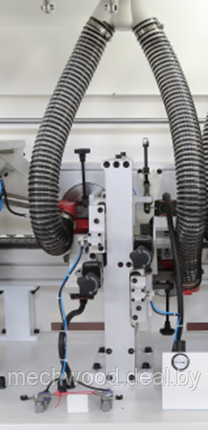

Чистовой фрезер для снятия свесов		Промышленное исполнение узла снятия свесов позволяет эксплуатировать оборудование в 2 и 3 смены. В базовом оснащении станок поставляется с твердосплавными фрезам. Для увеличения срока работы узла, опционально можно установить на станок алмазные фрезы. Узел имеет механическую регулировку на толщину обрабатываемой кромки, по цифровым счетчикам. Прецизионное исполнение системы перемещения и регулировки, предотвращает образование люфтов, и ухода размеров.

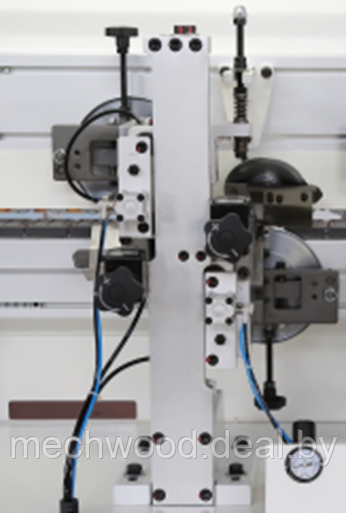

Двух моторный раунд		ROUND 2 мотора – с пневматической настройкой три положения (R=2мм; R=1 мм (псевдо); вывод). Два независимых двигателя 0,37кВт и 12 000 об/мин, эффективно и деликатно производят обработку углов. Обработка каждого угла независимая и выбирается с пульта управления, что расширяет возможности станка. Перенастройка узла на толщину происходит с пульта управления.

Радиусная цикля		Промышленное исполнение узла радиусной цикли, аналогична конструкции узла снятия свесов и так же позволяет эксплуатировать оборудование в 2 и 3 смены. Циклевочные ножи двусторонние, что дает возможность увеличить срок службы до переточки в 3 раза. Узел имеет механическую регулировку на толщину обрабатываемой кромки, по цифровым счетчикам. Прецизионное исполнение системы перемещения и регулировки, предотвращает образование люфтов, и ухода размеров
Плоская цикля		Удаление излишков клея с клеевого шва и пласти.

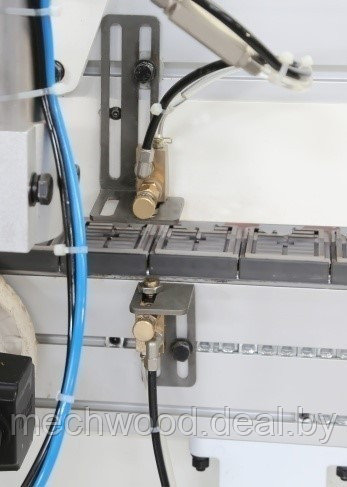

Узел нанесения очищающей жидкости		После распыления перед полировкой автоматической кромкооблицовочной машины можно эффективно удалить остатки клея-расплава и другой мусор с обрабатываемой детали.
Полировка		Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку. Диски имеют регулировку наклона и поворота в двух плоскостях, что позволяет подобрать оптимальное положение для достижения максимального эффекта полировки. 2 мотора по 0,37 кВт
