Конструкция и применение станка
Гвоздезабивной автомат SMPA 500.2 ED имеет современную массивную конструкцию с использованием электромеханической системы для сбивания деревянных поддонов различных типов и размеров.
Он станет хорошим решением везде, где необходимо качественно и быстро сбивать поддоны с высокой производительностью труда и высокой точностью схемы соединений гвоздями. Станок работает с гвоздями россыпью разной длины. Благодаря двум специально разработанным линейным приводам для забивания гвоздей (Патент Stori Mantel) этот гвоздезабивной станок для производства поддонов является более эффективным с наименьшей потребляемой мощностью в своем классе (1,2 кВт/ч).
Преимущества этого запатентованного решения очевидны – вам не нужно беспокоиться об утечки масла и последующей экологической утилизации. Гидравлическая система требует частой проверки давления масла, герметичности и температуры, а гидравлическое масло необходимо менять каждый год. Гидравлическая система шумная, неэкологичная и энергоемкая, поскольку двигатель гидростанции мощностью до 9 кВт постоянно работает после запуска.
Новая система устраняет необходимость в затратном техническом обслуживании и частой замене масла.
По своей концепции SMPA 500.2 ED ориентирован на деревообрабатывающие предприятия средних размеров с объемом производства около 500-550 шт. поддонов за 8-ми часовую смену, с 2-мя сотрудниками для обслуживания.
ШИРОКИЙ АССОРТИМЕНТ ПРОИЗВОДИМЫХ ПОДДОНОВ
Оснащенный универсальными шаблонами, станок позволяет производить поддоны в широком ассортименте.
Большинство современных производителей поддонов не производят поддоны только одного типа, но их ассортимент намного шире. Рыночный спрос постоянно меняется, заставляя производителей гибко реагировать. Возможность последующей модификации шаблона в соответствии с типом нового поддона и, таким образом, автоматизация всего производственного процесса, ставит эту технологию на экономически более выгодный уровень.
ИННОВАЦИОННЫЕ РЕШЕНИЯ, ЗАЛОЖЕННЫЕ В КОНСТРУКЦИЮ СТАНКА
|
1. В станке используются два линейных привода для надежного проталкивания гвоздей, которые работают бесшумно, имеют высокую точность позиционирования и надежны в эксплуатации. Приводы вращаются только тогда, когда толкающий мост перемещается, то есть они не работают все время, поэтому экономия энергии значительна по сравнению с гидравлической системой до 90%. Они значительно более энергоэффективны и более экологичны |
 |
|

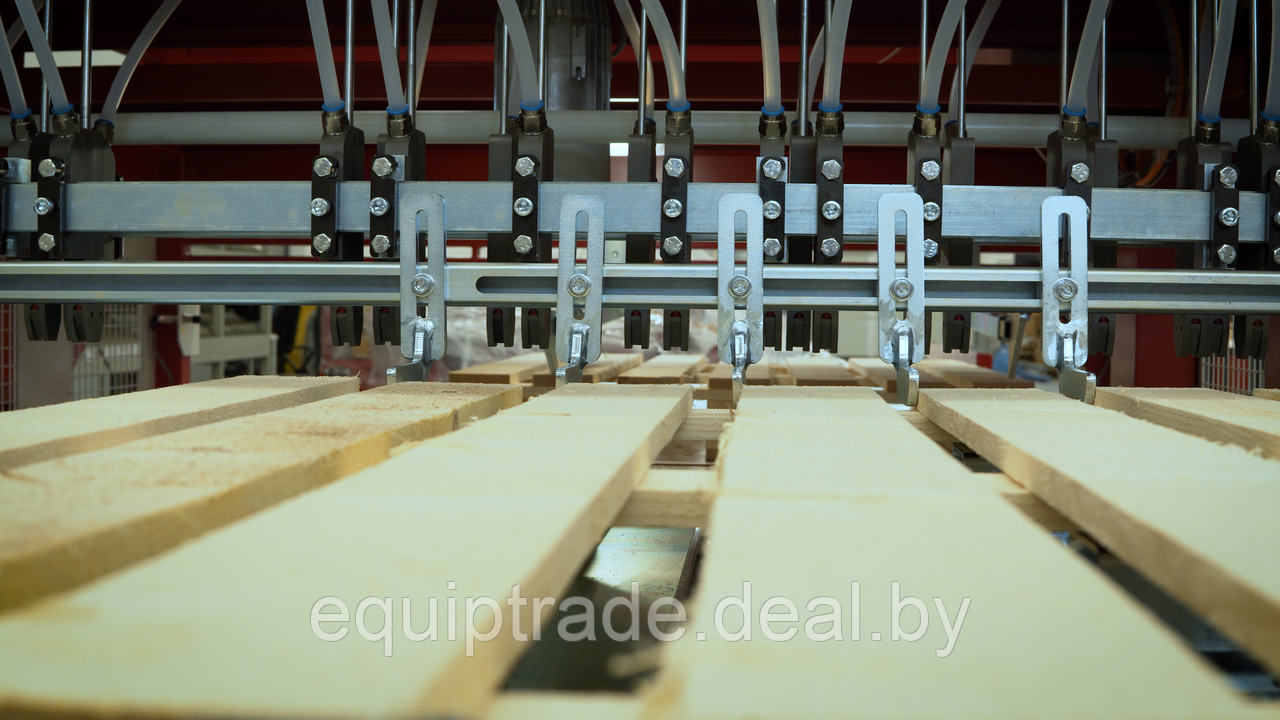

2. В стандартную комплектацию станка входят регулируемые молотки для забивания гвоздей. Их можно легко перенастроить на желаемый уникальный рисунок удара для производимого поддона. В верхней части находится быстроразъемная муфта для возможности быстрого отсоединения направляющих шлангов для немедленной замены гвоздей из ящика на новый тип. |
 |
|
3. На переднем столе есть два шаблона — для изготовления ножек в левой части стола и на финишной сборке поддона в правой части стола. Шаблоны могут быть универсальными или фиксированными (только для одного типа поддонов – например, поддонов EUR). С помощью универсально настраиваемого шаблона станок позволяет изготавливать поддоны различных типов и размеров, например (четырехходовой, двухходовой) |
 |
| 4. В данной комплектации каждая машина оснащена 3-мя бункерами для гвоздей с 12 выходами, то есть на станке можно использовать гвозди трёх разных типов и длины, а также позволяет решить потребность в большом количестве с такой же длиной гвоздя. Станок работает со всеми доступными гвоздями (L=27~90мм), включая гвоздь EPAL. |  |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ
– машина позволяет сбивать поддоны различных типов и размеров в зависимости от использованного шаблона (2-ходовые поддоны, 4-ходовые поддоны)
– макс. размер поддона ширина х длина 1200 x 1500 мм (1500 x 1500 без подготовки ножек)
– мин. размер поддона ширина х длина 700 x 600 мм
– возможность удлинения стола и производства поддонов макс. длины 2500 мм
– шаблон входит в стандартный комплект поставки (универсальный с перестановкой)
– станок работает со всеми доступными гвоздями россыпью (l=27-90мм), включая гвозди EPAL
– комплект 3×12 выводов для использования четырёх видов гвоздей;
– 24 штук гвоздезабивных молотков;
– мин. шаг гвоздей 25 мм
– допуск макс. точности позиции забивания гвоздей +/- 1 мм
ГАБАРИТЫ И ВЕС СТАНКА
– длина 4000 мм
– ширина 2150 мм (2950 включая служебные лестницы)
– высота 3100 мм
– вес 2980 кг
