Станок для раскроя плитных материалов тип SCHELLING FH5 с задней загрузкой

  • В наличии
  • Оптом и в розницу
  • Код: новый

от 359 340 руб.

Показать оптовые цены
+375 (17) 357-44-85
  • +375 (29) 509-88-57
    9:00-18:00
возврат товара в течение 14 дней по договоренности
Станок для раскроя плитных материалов тип SCHELLING  FH5  с задней загрузкой
Станок для раскроя плитных материалов тип SCHELLING FH5 с задней загрузкойВ наличии
от 359 340 руб.
+375 (17) 357-44-85
  • +375 (29) 509-88-57
    9:00-18:00
Купить

Описание

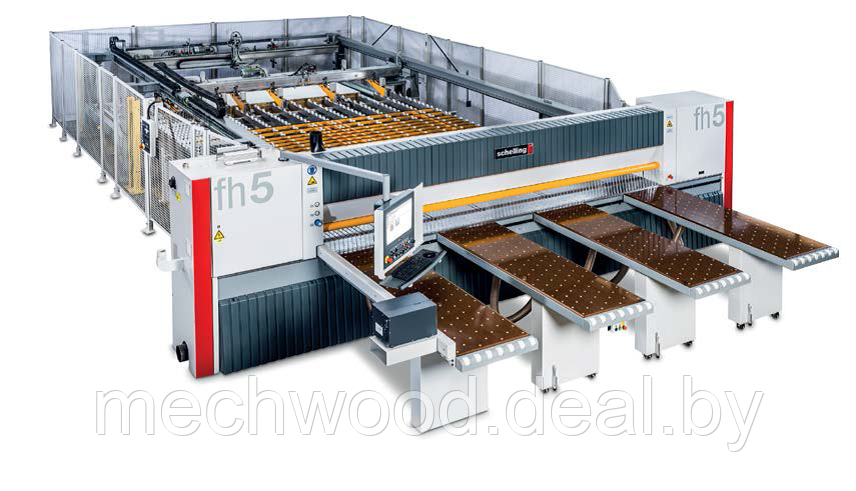

Автоматический станок для раскроя плитных материалов Schelling fh 5 330

ПРОИЗВОДИТЕЛЬ    SCHELLING
МОДЕЛЬ                      FH5
ТИП                                РАСКРОЕЧНЫЙ ЦЕНТР С ЧПУ С ЗАДНЕЙ ЗАГРУЗКОЙ


Автоматический станок для раскроя плитных материалов тип Schelling fh 5 330 c автоматической загрузкой

  • Инновационные технологии
  • Безупречное качество, точность и простота в обслуживании
  • Высокая надежность
  • Квалифицированное обучение
  • Развитая сервисная сеть

Технические данные:
Высота пильного диска над столом (U):        125 мм
Зажим в открытом состоянии (K):            120 мм
Макс. высота распила (P):                110 мм
Макс. размер плиты:                    3100/2100 мм
Диаметр пильного диска (S):                400 мм
Диаметр подрезного диска (V):            200 мм
Мощность мотора основной пилы:            21 кВт
Мощность мотора подрезной пилы            1,5 кВт
Скорость пильного агрегата:                до 150 м/мин вперёд и назад
Скорость системы подачи материала:            до 80 м/мин вперёд и назад
Рабочая высота:                    970 мм
Монтажная высота:                    2070 мм

Действительная высота стопы и скорость подачи пильного агрегата зависят от типа и качества раскраиваемого материала.

Точность станка
Точность позиционирования:      ± 0,1 мм (измерено от каретки подачи)
Прямолинейность реза:         ± 0,1 мм на 3 м длины реза
Технические требования по подключению оборудования:
Потребление энергии:            пр. 27 кВт/час
Потребление воздуха:            пр. 1000 л/мин при 1 бар
                    (6 бар давление в системе подачи воздуха)
Пониженное давление аспирации:    пр. 2000 Pascal на пиле

Технические требования к материалу:
Материал:                ДсТП , ЛДсП, ДВП,МДФ
Толщина плит:                +/- 0,2 мм (у плит с покрытием)
Высота волны плит:            макс. 20 -30 мм
Конструктивные особенности станков Schelling:
Пространственная (безрамная) конструкция станины со стальными шлифованными столами, которые независимо регулируются в поперечной плоскости. Общий вес станка 8600 кг.

Плоские направляющие с полосой из закалённой стали для пильного агрегата и системы подачи (с гарантией 10 лет) обеспечивают:

  • линейную точность движения пильной и подающей кареток;
  • отсутствие выработки, благодаря большей площади соприкосновения высококачественного подшипника, с усиленной внешней обоймой, с поверхностью плоской направляющей;
  • равномерную подачу пачки на линию реза

Двухручьевые направляющие:
Каретка подачи движется по двум плоским направляющим и двум зубчатым рейкам, что обеспечивает высокую параллельность подачи материала на линию реза.
Положение каретки  отслеживается по магнитной ленте и резольвером  ( датчик обратной связи по положению каретки и скорости).

Подающая каретка с  захватами (двухпальцевые ) ножничного типа с прогрессивным усилием зажима материала.

  • Это означает, что при максимальной высоте стопы плит усилие зажима вырастает. Соответственно при минимальной высоте стопы усилие уменьшается. Автоматическая регулировка силы зажима стопы
  • Алюминиевая прижимная балка коробчатого типа имеет двухстороннюю базировку на направляющих с линейными подшипниками.
  • Укороченный рабочий ход прижимной балки уменьшает время цикла пиления.


Два автоматических выравнивателя на прижимной балке:

  • по одному выравнивателю до и после линии реза
  • выравнивается каждая деталь => включая последнюю
  • зона выравнивания до макс. 2200 мм
  • автоматическая настройка
  • угловая точность не зависит от работы оператора
  • Регулируемая сила прижима (30 кг – 250 кг) посредством частотного преобразователя à выравнивание тонких плит с высокой геометрической точностью


Роликовый стол с неприводными роликами из полиамида:

  • Каждый ролик обработан отдельно на фрезерном станке
  • Точность позиционирования роликов относительно друг друга по  высоте прим. +/- 1 мм
  • Защита поверхности облицованной плиты при сталкивании


Пильный агрегат FH 4 Evolution:
Абсолютно прочная и устойчивая к деформации пильная каретка
Двигатель пилы жестко зафиксирован на корпусе пильной каретки, благодаря чему возможно применять более мощные и тяжелые двигатели.
Регулировка положения (вверх, вниз) основного пильного агрегата происходит с  помощью шарико-винтовой пары и осуществляется с пульта управления оператора.

Управление „Hardware“  на базе WINDOWS 7 и SPS Siemens S7.
Все процессы отображаются в режиме реального времени и сопровождаются выполнением диагностики неисправностей. Автоматическая программа управления  действиями оператора практически исключает ошибки в обслуживании и тем самым позволяет увеличить степень готовности машины и ее эффективность.
(Техобслуживание online (PC Anywhere) для компьютера, а также SPS через сеть интернет."
Воздушные столы

  • Система блокировки перемещения стола
  • Опора стола смещена внутрь - удобство в работе



Базовый объем поставки:
Подъемный цепной гидравлический стол - длина 3100 мм, ширина 2200 мм

  • Платформа
  • Гидравлический агрегат
  • Стандартное исполнение 680 мм ход стола
  • 1,25 / 2,5 м/мин скорость подъема стола, 1,25 / 5 м/мин скорость опускания стола
  • Макс. Нагрузка 1200 кг/м²
  • Максимальная нагрузка 6500 кг.
  • Роликовые шины с неприводными полиамидными роликами свободного качения
  • Специальное оснащение для работы с тонкими плитами

Направляющие системы подачи, двухручевые – длина направляющих 6800 мм, измерено от линии реза

  • Несущая балка – двутавр
  • Закаленные высокоточные плоские направляющие, двухсторонние
  • Зубчатая штанга привода, двухсторонняя

Каретка подачи

  • Зубчатая рейка на  двух направляющих - привод с частотным преобразователем
  • Ножничные зажимы с сдвоенными захватами - 6 шт.
  • Автоматическая регулировка силы прижима относительно высоты стопы (прогрессивный зажим)

Станина – для станка 330

  • Тяжелая стальная пространственная конструкция
  • Высокоточные плоские направляющие
  • Стальная тонкошлифованная поверхность стола
  • Текстолитовые вставки на линии реза – для станка 330

Пильный агрегат Evolution

  • Привод по зубчатой штанге
  • Evolution – система удаления опилок
  • Быстрозажимное устройство для основного и подрезного пильного диска
  • Быстрозажимное устройство для основного и подрезного пильного диска
  • Бесступенчатая, автоматическая регулировка длины реза относительно размера плиты
  • Бесступенчатая, автоматическая регулировка высоты реза относительно высоты стопы при свободном выборе вылета пильного диска
  • Двигатель пилы 21 кВт
  • Привод по зубчатой штанге с сервомотором и плоским направляющим
  • Основной пильный диск - Ø 400 мм

Подрезной агрегат

  • Сервоприводная регулировка с пульта управления
  • Сенсорный контроль конечного положения
  • Двухсторонние высокоточные направляющие
  • Подрезка нижней плиты
  • Подрезной диск  - Ø 200 мм

Система централизованной очистки станка

  • Очистка направляющих и роликов посредством нажатия кнопки.
  • Система шумопоглощения – для станка 330
  • Облицовка станка "sound - proof"
  • Снижение уровня шума на 5 Дб(A)

Прижимная балка с выемками для зажимов - для станка 330

  • Массивная коробчатая конструкция
  • Вал привода с зубчатой штангой
  • Функция короткого хода прижимной балки
  • Автоматическая регулировка силы прижима балки относительно длины реза и высоты стопы (пропорциональный клапан)
  • Высокоточные направляющие с линейными подшипниками
  • Барьер безопасности
  • Автоматическое считывание длинны реза
  • Автоматическое распознавание начала и окончания деталей посредствам светодиодного датчика
  • Защитный занавес, подъемный– для станка 330 с поднимаемыми пластиковыми ламелями
  • Выравниватель полос на прижимной балке - 2 шт. зона выравнивания 40 -2200 мм
  • Автоматическая регулировка (сервопривод) относительно ширины плиты
  • Независимые направляющие
  • Привод по зубчатой штанге и высокоточным линейным подшипникам
  • Независимые выравнивающие кулачки
  • Бесступенчатая регулировка силы прижима на пульте управления посредством частотного преобразователя
  • Расстояние между выравнивателями и линией реза:
  • 1- й выравниватель: 102 мм (перед линией реза)
  • 2- й выравниватель: 128 мм (после линии реза)
  • Угловой упор на воздушном столе -длина 2100 мм
  • Массивная стальная сварная коробчатая конструкция
  • Шлифованная упорная сторона

 Стационарный воздушный стол 1 шт.- длина 2100 мм, ширина 700 мм

  • Устойчивое к истиранию покрытие стола со встроенными шариковыми воздушными форсунками
  • Для макс. веса стопы 100 кг/м²
  • Подвижный воздушный стол 2 шт. -длина 2100 мм, ширина 700 мм
  • Устойчивое к истиранию покрытие стола со встроенными шариковыми воздушными форсунками
  • Для макс. веса стопы 100 кг/м²
  • С блокиратором перемещения

Защитное ограждение -17 п.м.

  • Техническая дверца в ограждении
  • Облицовка: RAL 7047/7046 (серый), RAL 7011 (светло-серый) und RAL 3001 (красный)
  • Опасные и подвижные части станка: RAL 1028 (желтый)

Документация:

  • Инструкция по эксплуатации ( русский язык)
  • Инструкция по оптимизации (если оптимизация предусмотрена в объеме поставки)
  • Информация по технике безопасности
  • Инструкция по техобслуживанию станка
  • Технические данные
  • Электросхема
  • Пневмосхема
  • Список запчастей
  • 1 x бумажная распечатка (язык Русский)
  • Документация на CD/DVD -1

Программа управления (MCS Evolution 2.0)

  • SPS
  • Soft-SPS -Siemens WinAC RTX
  • Процессор
  • ОС Windows 7 русская версия с русскоязычным полем управления
  • Аппаратная часть
  • Системный блок с клавиатурой и мышью
  • ОЗУ 512 МВ
  • Жесткий диск  SSD 128 Гб
  • Вход USB непосредственно на пульте управления


Стандартные функции программного обеспечения станка

  • Ввод карты раскроя с графическим отображением
  • Генератор карт раскроя
  • Передача карт раскроя из программы НРО посредством сетевого кабеля или USB
  • Анимационное отображение производственного процесса  3D
  • Диагностика с текстом с функцией Online-помощь
  • Отображение заданных и реальных значений
  • Автоматическая обрезка
  • Программа реза при внутреннем напряжении материала
  • Распознавание функции «Одновременный раскрой нескольких полос»
  • Замедление входа/выхода пилы из материала
  • Автоматическая бесступенчатая настройка силы прижима балки относительно высоты стопы и длины реза
  • Автоматическая бесступенчатая настройка силы прижима выравнивателей полос относительно высоты стопы
  • Автоматическая бесступенчатая настройка длины реза и размера плиты
  • Автоматическая бесступенчатая настройка длины реза и высоты стопы
  • Короткий ход прижимной балки
  • Третьи и четвертые резы с автоматическим выравниванием
  • Выталкивание материала открытыми зажимами
  • Блочное перемещение материала к угловому упору посредством выравнивателей полос
  • Автоматическое предпозиционирование выравнивателя полос, пильного агрегата, каретки подачи, подъемного стола Подключение станка к клиентской системе аспирации посредством управляющей контактной группы «Пила включена» и «Аспирация работает».

Пульт управления "Easy"

  • Встроенные кнопки функций станка
  • Консоль пульта управления с регулировкой по высоте
  • Вход USB непосредственно на пульте управления
  • Монитор TFT 22"
  • Встроен в пульт управления



С уважением,
Ивасюта Виктор

ООО ЭквипТрейд
+375 29 509-88-57
+375 17 336-44-45

Характеристики

Основные
Потребляемая мощность 21 кВт
Максимальный диаметр диска 200 мм
СостояниеБ/У

Информация для заказа

  • Цена: от 359 340 руб.
